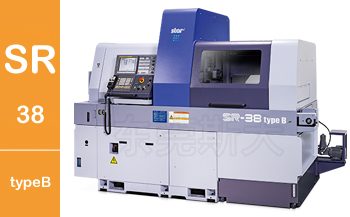

加工最大直徑 |
 |
φ38mm |
| 加工最大長度 |
 |
320mm / 95mm(無導套) | |
| 加 工 能 力 |
 |
||
| C 軸 功 能 |
 |
主軸 + 副主軸 | |
|
一、斯大走心機SR-38typeB采用前端導套扶持，后端主軸箱夾持材料移動結構，因刀具始終緊挨著導套進行加工，當加工長尺寸零部件時，這種結構即可抑制材料的撓性，實現高精度復合加工。 |
 |
||
| 二、斯大走心機SR-38typeB具備導套無導套互換功能，針對短尺寸零部件使用無導套功能，由于加工位置接近材料夾持位置，所剩尾料可控制在有導套尾料長度1/3，極大地推動了材料成本的降低。 |
 |
||

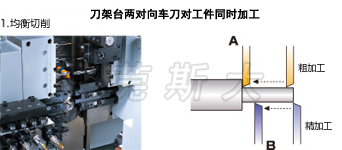

| 三、斯大走心機SR-38typeB采用門型刀架臺采用均等負荷橫向導向結構，抑制直動導軌軸承所受的力矩負重至最小限度，確保刀架臺剛性，并在門型刀架臺的后面排刀座附加X3控制軸，通過X1、X3軸同步控制實現對工件進行均衡切削，抑制工件偏轉實現高精度加工，縮短切削時間。 |
 |
||
| 四、斯大走心機SR-38typeB為了進一步實現多樣化復合加工,充實了背面側的功能，從而在背面刀架臺配備8軸鉆孔單元，并搭載Y2軸控制作為標配，在刀架臺上備有可通過操作系統控制的角度可變化的B軸動力單元，使得刀具可在工件外圓和端面上任意角度加工傾斜表面。 | |||

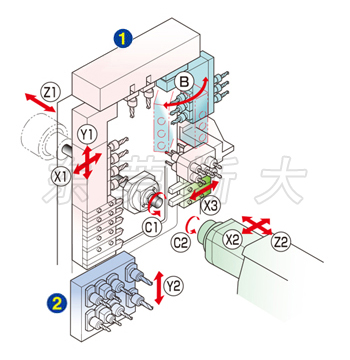

| 刀架臺運動圖 |
|
刀架臺結構種類 |
刀具參數 |
|
|
|
① |
橫向鉆孔單元4軸型
|
車刀(□20mm) |
1把 |
|
可交換式工具 |
2Pos |
|||
|
B軸回轉工具 |
1Pos |
|||
|
② |
背面8軸單元 |
背面加工工具 回轉工具 |
8把 4把 |
|
| 項目 | SR-38typeB | |
| 最 大 加 工 直 徑 | φ38mm | |
| 主軸箱最大行程 | 標準 | 320mm |
| 無 導 套 規 格 | 95mm | |
| 車 刀 把 數 | 外側 | 5把(□20mm x 1把+□16mm x 4把) |
| 內側 | 2把（□16mm） | |
| 5 軸 套 筒 座 | 刀 具 把 數 | 正面加工固定刀具5把 |
| 背面加工固定刀具5把 | ||
| 最 大 鉆 孔 能 力 | φ23mm | |
| 最 大 切 削 攻 絲 能 力 | M16XP2.0 | |
| 動 力 刀 具 | 刀 具 把 數 | 4把 |
| 可交換式工具：2pos | ||
| 帶 B 軸 回 轉 工 具 | 1pos | |
|
最 大 鉆 孔 能 力 |
φ10mm | |
|
最 大 切 削 攻 絲 能 力 |
M8XP1.25 | |
| 最 大 轉 速 | max.6,000min-1 | |
| 電 機 | 2.2kw(連續) / 4.0kw(5分/30%ED) | |
| 速 進 給 速 度 | 36m/min(X1,Y1,Z1,X2,Z2) 24m/min(Y2,X3) | |
| 主 軸 分 度 | C軸控制 | |
| 主 軸 轉 速 | max.7,000min-1 | |
| 主 軸 電 機 | 7.5kw(連續) / 11kw(10分/25%ED) | |
| 機 械 尺 寸（長 X 寬 X 高） | 2,740 X 1,315X 2,120mm | |
| 機 械 重 量 | 4,300kg | |
| 電 器 設 備 功 率 | 15.9KVA | |
| 項目 | SR-38typeB | ||
| 最 大 夾 持 直 徑 | φ38mm | ||
| 最 大 接 取 制 品 長 | 150mm | ||
| 最 大 制 品 突 出 長 | 70mm | ||
| 背 面 8 軸 單 元 | 刀 具 把 數 | 8把 | |
|
最 大 鉆 孔 能 力 |
固 定 刀 具 | φ14mm | |
| 動 力 刀 具 | φ8mm | ||
|
最 大 攻 絲 能 力 |
固 定 刀 具 | M12XP1.75 | |
| 動 力 刀 具 | M6XP1.0 | ||
| 副 主 軸 分 度 | C軸控制 | ||
| 副 主 軸 轉 速 | max.7,000min-1 | ||
| 副 主 軸 電 機 | 3.7kw(連續) / 5.5kw(10分/40%ED) | ||
